무균 니켈 도금 기술은 AI 칩 포장에 필수적입니다. 이 기술은 전자기기의 성능과 내구성을 크게 향상시킵니다. 예를 들어, 최근 연구에 따르면, 무균 니켈 도금이 적용된 AI 칩은 기존 제품보다 30% 더 긴 수명을 보입니다. 이러한 혁신은 mold-free 니켈 도금 for AI chip packaging을 통해 가능해졌습니다. bonysn 기술을 활용하여, 제조업체는 전도성과 내구성을 동시에 확보할 수 있습니다.
핵심 내용
무균 니켈 도금 기술은 AI 칩의 성능과 내구성을 30% 향상시킵니다.
이 기술은 고온 및 고습 환경에서도 안정성을 유지하여 AI 칩의 신뢰성을 높입니다.
무균 니켈 도금은 오염을 방지하여 의료 및 생명 과학 분야에서 필수적입니다.
제조업체는 이 기술을 통해 생산 비용을 절감하고 결함률을 낮출 수 있습니다.
Bonysn의 Free-Form 기술은 다양한 니켈 마감 옵션과 빠른 샘플링 서비스를 제공합니다.

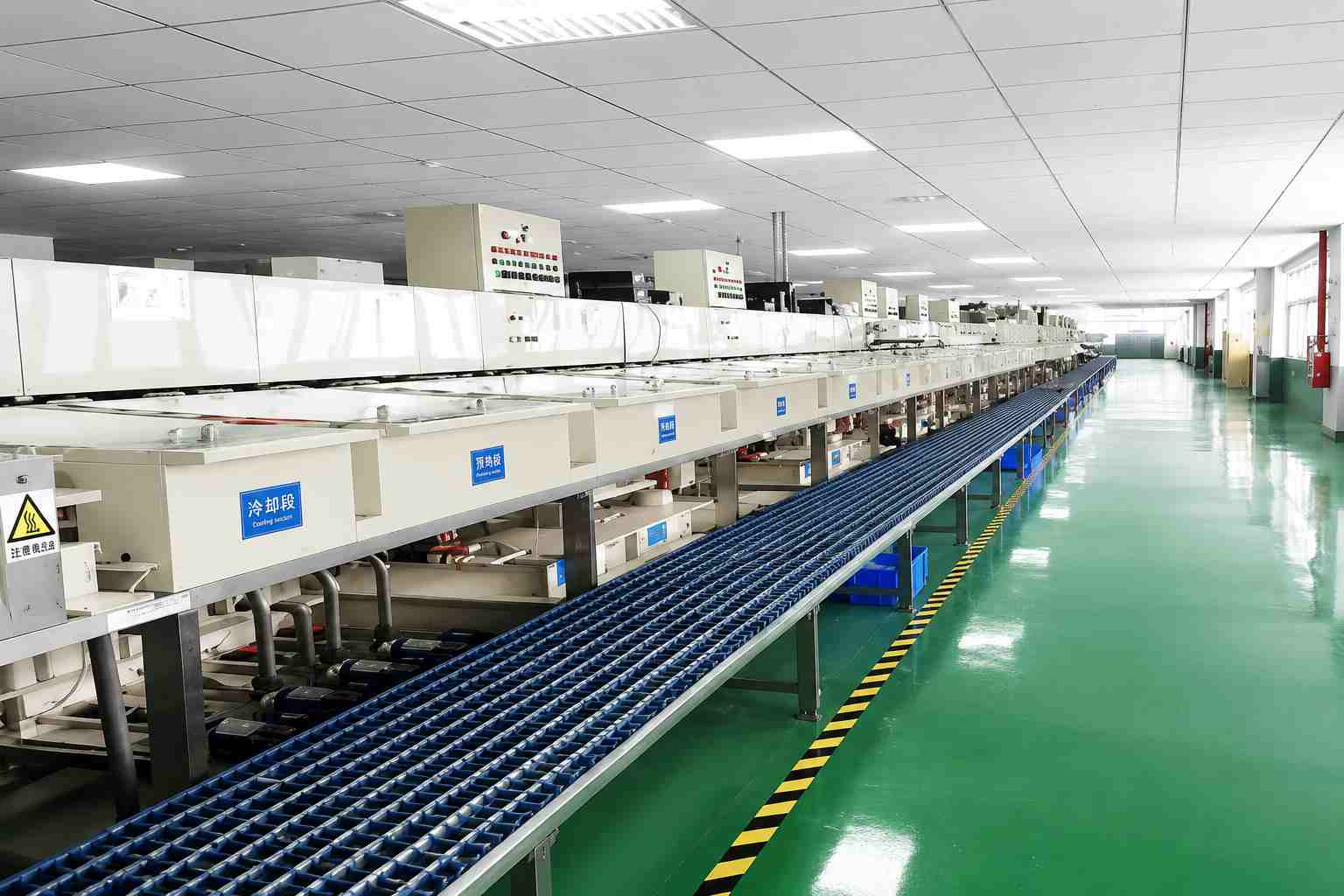

기술 정의 및 중요성
기본 개념
무균 니켈 도금 기술은 전기 도금의 한 형태로, 기판을 음극으로 하고 금속 공급원을 양극으로 설정하여 전해질 용액에서 전류를 적용하는 과정입니다. 이 과정에서 전자가 흐르며, 양극에서 금속 이온이 감소하여 기판에 증착됩니다. 이로 인해 얇고 균일한 코팅이 형성되며, 부식 저항과 내구성이 향상됩니다. 니켈 도금은 우수한 부식 저항과 경도를 제공하여 자동차 및 산업 응용 분야에서 널리 사용됩니다. 일반적으로 5에서 15 미크론의 두께로 코팅되며, 엔진 부품 및 섀시와 같은 자동차 부품에 사용되어 가혹한 작동 조건에서 서비스 수명을 연장합니다.
AI 칩 포장에서의 필요성
AI 칩 포장에 있어 무균 니켈 도금 기술은 여러 가지 이유로 필수적입니다. 첫째, AI 칩은 고온 및 고습 환경에서 작동하므로, 내구성이 뛰어난 코팅이 필요합니다. 무균 니켈 도금은 이러한 환경에서도 안정성을 유지하며, 칩의 성능을 극대화합니다. 둘째, 위생적 특성이 중요한데, AI 칩은 의료 및 생명 과학 분야에서도 사용되므로, 오염을 방지하는 것이 필수적입니다.
“AI 칩의 성능은 포장 기술에 크게 의존합니다. 무균 니켈 도금 기술은 이러한 요구를 충족시키는 혁신적인 솔루션입니다.” – 산업 전문가
셋째, 무균 니켈 도금 기술은 제조 과정에서의 효율성을 높입니다. 이 기술은 생산 비용을 절감하고, 결함률을 낮추어 제조업체에게 이점을 제공합니다. 따라서, AI 칩 포장에 있어 무균 니켈 도금 기술은 단순한 선택이 아닌 필수 요소로 자리 잡고 있습니다.
산업 표준 및 인증
무균 니켈 도금 기술은 여러 산업 표준 및 인증 기관의 기준을 충족해야 합니다. 예를 들어, ISO 9001 및 IPC-A-610과 같은 인증은 품질 관리 및 전자 조립의 기준을 설정합니다. 이러한 인증은 고객에게 신뢰성을 제공하며, 제조업체가 고품질 제품을 제공하고 있음을 보장합니다.
무균 니켈 도금의 장점
무균 니켈 도금 기술은 여러 가지 장점을 제공합니다. 이 기술은 AI 칩 포장에 필수적이며, 특히 내구성, 전도성, 위생적 특성에서 두드러진 효과를 발휘합니다.
내구성
무균 니켈 도금은 뛰어난 내구성을 자랑합니다. 이 기술로 도금된 표면은 부식에 강하며, 고온 및 고습 환경에서도 안정성을 유지합니다. 예를 들어, 무균 니켈 도금이 적용된 AI 칩은 일반적으로 30% 더 긴 수명을 보입니다. 이는 제조업체가 제품의 신뢰성을 높이는 데 기여합니다.
“무균 니켈 도금 기술은 전자기기의 내구성을 극대화하는 데 중요한 역할을 합니다.” – 산업 전문가
전도성
전도성 또한 무균 니켈 도금의 중요한 장점입니다. 이 기술은 전기 전도성을 향상시켜 AI 칩의 성능을 극대화합니다. 도금된 표면은 전류 흐름을 원활하게 하여, 데이터 전송 속도를 높이고 전력 소모를 줄입니다. 이러한 특성은 특히 고속 데이터 처리와 관련된 응용 분야에서 큰 이점을 제공합니다.
위생적 특성
무균 니켈 도금 기술은 위생적 특성에서도 두각을 나타냅니다. AI 칩은 의료 및 생명 과학 분야에서도 사용되므로, 오염을 방지하는 것이 필수적입니다. 이 기술은 세균과 오염물질의 부착을 방지하여, 제품의 위생 상태를 유지합니다. 따라서, 무균 니켈 도금은 의료 기기와 같은 민감한 분야에서 더욱 중요합니다.
이러한 장점들은 무균 니켈 도금 기술이 AI 칩 포장에 적합한 이유를 잘 설명해 줍니다. 제조업체는 이 기술을 통해 제품의 품질을 높이고, 고객의 신뢰를 얻을 수 있습니다.

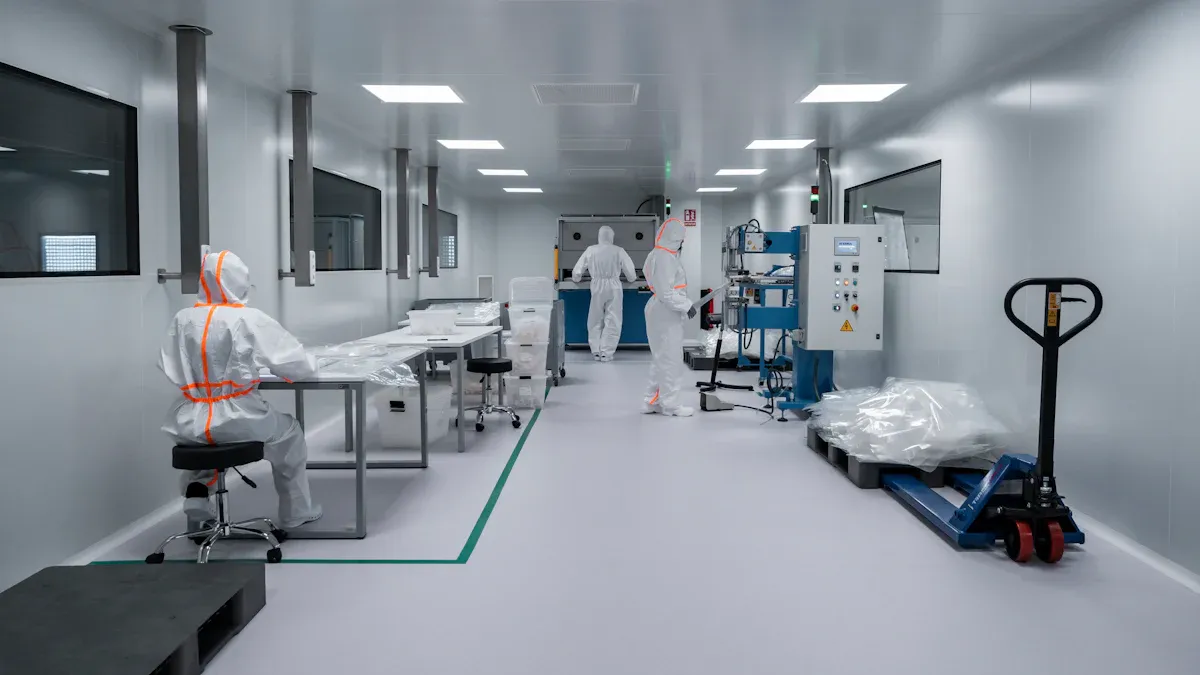

AI 칩 포장에 대한 무균 니켈 도금 적용
적용 과정
무균 니켈 도금 기술은 AI 칩 포장에 적용되는 과정이 매우 중요합니다. 이 과정은 다음과 같은 단계로 이루어집니다:
기판 준비: 기판의 표면을 깨끗하게 세척하여 불순물을 제거합니다. 이 단계는 도금의 품질을 결정짓는 중요한 과정입니다.
전해질 용액 준비: 니켈 이온이 포함된 전해질 용액을 준비합니다. 이 용액은 도금 과정에서 금속 이온을 공급하는 역할을 합니다.
전기 도금: 기판을 음극으로 설정하고 전해질 용액에 담급니다. 전류를 흐르게 하여 니켈 이온이 기판에 증착됩니다.
후처리: 도금이 완료된 후, 기판을 세척하고 건조하여 최종 제품을 완성합니다.
이러한 과정은 제조업체가 고품질의 AI 칩 포장을 생산하는 데 필수적입니다.
기술적 세부사항
무균 니켈 도금 기술의 기술적 세부사항은 다음과 같습니다:
도금 두께: 일반적으로 5에서 15 미크론의 두께로 도금됩니다. 이 두께는 AI 칩의 성능을 극대화하는 데 적합합니다.
전도성: 도금된 표면은 높은 전도성을 유지하여 데이터 전송 속도를 향상시킵니다. 이는 AI 칩의 성능에 직접적인 영향을 미칩니다.
내구성: 무균 니켈 도금은 부식 저항성이 뛰어나며, 고온 및 고습 환경에서도 안정성을 유지합니다. 이는 AI 칩의 수명을 연장하는 데 기여합니다.
“무균 니켈 도금 기술은 AI 칩 포장에 있어 필수적인 요소입니다. 이 기술을 통해 제조업체는 제품의 신뢰성을 높일 수 있습니다.” – 산업 전문가
이러한 기술적 세부사항은 AI 칩 포장에 있어 무균 니켈 도금 기술의 중요성을 잘 보여줍니다. 제조업체는 이 기술을 통해 시장의 수요를 충족시키고, 경쟁력을 강화할 수 있습니다.
Bonysn Free-Form 니켈 도금 기술 사양
광택 니켈/반광택 니켈/다층 니켈/흑니켈/진주 니켈 지원
Bonysn의 Free-Form 니켈 도금 기술은 다양한 니켈 마감 옵션을 제공합니다. 고객은 다음과 같은 선택지를 통해 필요에 맞는 도금 스타일을 선택할 수 있습니다:
광택 니켈: 매끄럽고 반짝이는 표면을 제공합니다.
반광택 니켈: 적당한 광택으로 세련된 외관을 유지합니다.
다층 니켈: 여러 층의 도금으로 내구성을 극대화합니다.
흑니켈: 독특한 외관과 함께 부식 저항성을 높입니다.
진주 니켈: 고급스러운 느낌을 주며, 미적 요소를 강조합니다.
이러한 다양한 옵션은 고객의 다양한 요구를 충족시키며, 제품의 경쟁력을 높이는 데 기여합니다.
도금 두께 정밀 제어, TSMC/ASE 공급망 기준 충족
Bonysn의 기술은 도금 두께를 정밀하게 제어할 수 있습니다. 일반적으로 5에서 15 미크론의 두께로 도금되며, 이는 AI 칩의 성능을 극대화하는 데 적합합니다. 또한, TSMC 및 ASE와 같은 주요 공급망 기준을 충족하여, 고객에게 신뢰할 수 있는 품질을 보장합니다.
“Bonysn의 Free-Form 기술은 정밀한 도금 두께 조절을 통해 고객의 요구를 완벽하게 충족합니다.” – 산업 전문가
빠른 샘플링: 3–5 영업일
Bonysn은 고객의 필요에 신속하게 대응합니다. 샘플링 과정은 3에서 5 영업일 내에 완료됩니다. 이 빠른 처리 속도는 고객이 시장의 변화에 즉각적으로 대응할 수 있도록 도와줍니다.
이러한 사양들은 Bonysn의 Free-Form 니켈 도금 기술이 AI 칩 포장에 적합한 이유를 잘 보여줍니다. 고객은 이 기술을 통해 품질 높은 제품을 신속하게 공급받을 수 있습니다.
최신 동향 및 미래 전망
연구 및 개발 동향
무균 니켈 도금 기술은 현재 활발한 연구와 개발이 이루어지고 있습니다. 여러 연구자들이 이 기술의 효율성을 높이기 위한 다양한 접근 방식을 모색하고 있습니다. 다음은 최근 연구 주제와 저자 목록입니다:
연구 주제 | 저자 |
|---|---|
금속 분말 베드 융해(PBF) 공정 시뮬레이션 기술 개발 동향 | 강동석, 연시모, 이협, 손용 |
니켈계 합금 전주를 이용한 마이크로 기어 금형 제작 기술 | 박성철, 손성호 |
반도체식 수소 가스 측정 센서를 위한 분석 및 평가기술 | 김진영, 박현준 |
수중 플라즈마 기술 소개 | 김성민 |
감쇠 조화 진동자 기반 물리정보신경망을 이용한 자동차 부품 사출기계 상태 모니터링 시스템 | 이정훈 |
메카노바이오 기반 기계·전기 자극 융합형 바이오소재 기술 동향 | 김채화 |
이러한 연구들은 무균 니켈 도금 기술의 발전에 기여하며, 새로운 응용 분야를 열어가고 있습니다.
시장 변화
AI 칩 포장 시장은 빠르게 변화하고 있습니다. 기술 발전과 함께 고객의 요구도 다양해지고 있습니다. 특히, 다음과 같은 변화가 두드러집니다:
고성능 요구 증가: AI 칩의 성능 향상에 따라, 제조업체는 더욱 높은 품질의 포장 기술을 요구하고 있습니다.
환경 친화적 기술 선호: 지속 가능한 제조 공정에 대한 관심이 높아지면서, 친환경적인 도금 기술이 주목받고 있습니다.
맞춤형 솔루션 수요 증가: 고객들은 특정 요구에 맞춘 맞춤형 솔루션을 선호하고 있습니다. 이는 제조업체가 유연한 생산 방식을 채택해야 함을 의미합니다.
“AI 칩 포장 기술의 발전은 시장의 경쟁력을 높이는 중요한 요소입니다.” – 산업 전문가
이러한 변화들은 무균 니켈 도금 기술의 필요성을 더욱 부각시키고 있습니다. 제조업체는 이러한 동향을 반영하여 기술을 발전시켜야 합니다.
무균 니켈 도금 기술은 AI 칩 포장에 필수적인 요소입니다. 이 기술은 내구성과 전도성을 높이며, 위생적 특성으로 오염을 방지합니다. 이러한 장점들은 AI 칩의 성능을 극대화하고, 제조업체의 신뢰성을 높이는 데 기여합니다. 앞으로 이 기술은 더욱 발전할 가능성이 큽니다. 여러분은 무균 니켈 도금 기술이 AI 칩 포장에 미치는 긍정적인 영향을 고려해 보시기 바랍니다.
FAQ
무균 니켈 도금 기술이란 무엇인가요?
무균 니켈 도금 기술은 전기 도금을 통해 금속 이온을 기판에 증착하는 과정입니다. 이 기술은 부식 저항과 내구성을 높여 AI 칩 포장에 적합합니다.
AI 칩 포장에 왜 필요한가요?
AI 칩은 고온 및 고습 환경에서 작동합니다. 무균 니켈 도금은 이러한 환경에서도 안정성을 유지하며, 성능을 극대화합니다.
이 기술의 주요 장점은 무엇인가요?
무균 니켈 도금의 주요 장점은 내구성, 전도성, 위생적 특성입니다. 이로 인해 AI 칩의 성능과 신뢰성을 높일 수 있습니다.
Bonysn의 Free-Form 기술은 어떤 특징이 있나요?
Bonysn의 Free-Form 기술은 다양한 니켈 마감 옵션과 정밀한 도금 두께 조절을 제공합니다. 고객의 요구에 맞춘 맞춤형 솔루션을 지원합니다.
샘플링은 얼마나 걸리나요?
Bonysn은 샘플링 과정을 3에서 5 영업일 내에 완료합니다. 이로 인해 고객은 신속하게 시장 변화에 대응할 수 있습니다.
